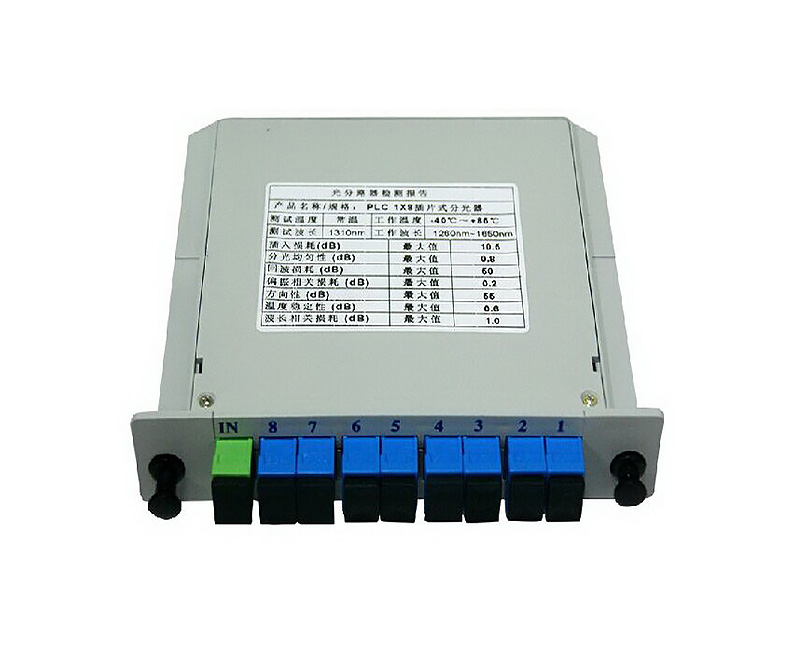

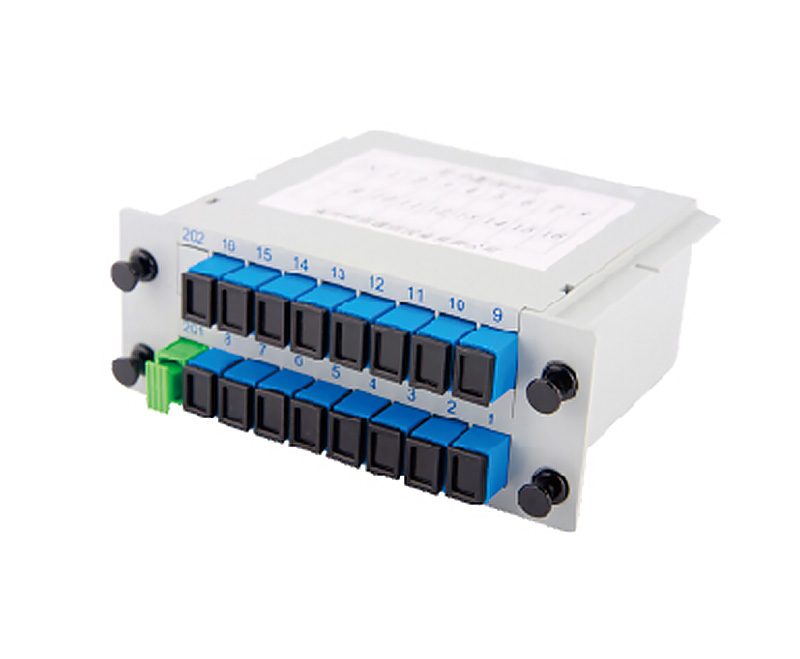

插片式光分路器
產品分類： PLC分路器
訂購熱線：0573-88485882
主要特點:
1.低插入損耗;
2.低偏振相關損耗;
3.多通道數;
4.工作波長范圍寬;
5.分路入、出可采用SC、FC、 LC適配器，較多用于寬帶接入機柜、機箱內;
6.高可靠性.
| 平面波導光分路器性能指標（含連接器） | |||||||
| 型號 | 1x2 | 1x4 | 1x8 | 1x16 | 1x32 | 1x64 | |
| 工作波長(nm) | 1260?1650 | ||||||
| 插入損耗(dB) | 典型值 | 4 | 7.3 | 10.5 | 13.8 | 16.8 | 20.5 |
| 最大值（P/S) | 4.3/4.5 | 7.5/7.7 | 11.0/11.2 | 14.0/14.2 | 17.0/17.5 | 21.0/21.5 | |
| 損耗均勻性(dB) | 典型值 | 0.4 | 0.5 | 0.6 | 0.7 | 0.9 | 1.3 |
| 最大值 | 0.6 | 0.8 | 1 | 1.4 | 1.7 | 2.7 | |
| 偏振相關損耗(dB) | 典型值 | 0.1 | 0.1 | 0.15 | 0.15 | 0.15 | 0.2 |
| 最大值 | 0.2 | 0.2 | 0.2 | 0.3 | 0.3 | 0.4 | |
| 波長相關損耗(dB) | 典型值 | 0.2 | 0.2 | 0.2 | 0.3 | 0.3 | 0.3 |
| 最大值 | 0.3 | 0.3 | 0.3 | 0.5 | 0.5 | 0.5 | |
| 溫度穩定性(dB) | 典型值 | 0.3 | 0.3 | 0.3 | 0.4 | 0.4 | 0.4 |
| 最大值 | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | |
| 回波損耗(dB)(P/S) | 55/50 | 55/50 | 55/50 | 55/50 | 55/50 | 55/50 | |
| 方向性(dB) | 55 | 55 | 55 | 55 | 55 | 55 | |
| 工作溫度(℃) | -40 至+85 | ||||||
| 存儲溫度(℃) | -40 至+85 | ||||||
| 光纖長度 | 1m或客戶指定 | ||||||
| 光纖類型 | 符合ITU G657A或客戶指定 | ||||||
| 尾纖頭類型 | SC、FC、LC/PC、UPC、APC | ||||||
| 封裝方式和尺寸 (mm) | 微型 | 60x7x4 | 60x12x4 | 80x20x6 | |||
| 盒式 | 100x80x9 | 120x80x18 | 140x114x18 | ||||
| 插片式 | 127x100x25 | 127^100x50 | 127x100x100 | 127x100x200 | |||
| 機架式 | 483x200x44 | 483x200x88 | |||||
| 托盤式 | 200x180x25 | 200x180x50 | |||||
