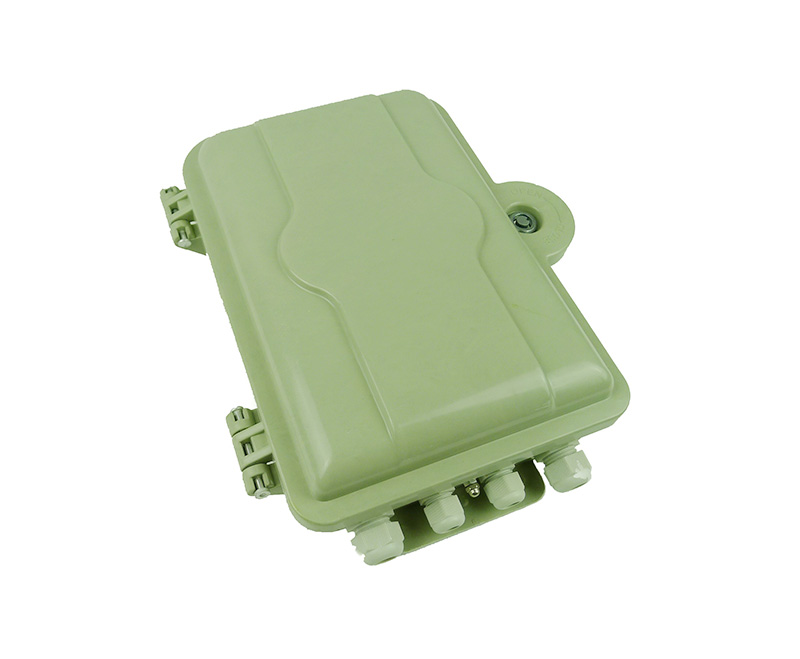

光纜分纖箱是用于室外、樓道內或室內銜接骨干光纜與配線光纜的接口設備。光纜分纖箱有必要能在規則的環境下牢靠作業，而且其箱體能接受不小于500N的筆直壓力。那么光纜分纖箱的技術規范要求有哪些呢？如下：



外觀：



1、光纜分纖箱應形狀完好，各塑料件無毛刺、無氣泡、無龜裂和空泛、無翹曲、無雜質等缺點。



2、各金屬結構件外表光潔、色澤均勻，不存在起皮、掉漆、銹蝕等缺點，無流掛、劃痕、露底、氣泡和發白等現象。



3、選用涂覆處理的金屬結構件，其涂層與基體應具有杰出的附著力，附著力應不低于GB/T 9286標準表1中2級要求。



4、高壓防護接地裝置與光纜中金屬加強芯及金屬擋潮層、鎧裝層相連，維護接地處應有顯著的接地標志。



5、設備應有清楚的線序示銘標志。關于裝置光分路器的模塊，應明晰標明其合路及支路序號。



6、光分纖箱選用的金屬板材料應為外表熱鍍鋅處理鋼板，厚度不小于1.5mm。如采用非金屬復合材料時，焚燒功能有必要契合GB/T 2408-2008中的規則。



7、光分纖箱箱體外表涂層的色彩按色譜：GSB 05-1426-2001 中灰（同類色參閱潘通-中灰445）。有特殊要求時，可以選用與周圍環境景色相和諧的色彩。



8、光分纖箱應設置中國聯通標志，中國聯通標志設在箱體左側的外側上方，高度為35mm，同份額按中國聯通商標縮放。



結構：



1、一切緊固件聯合應結實牢靠。



2、箱門敞開視點不小于120?。



3、箱體密封條粘結應平坦結實，門鎖的啟閉應靈敏牢靠。



4、一切緊固件聯合應結實牢靠，箱體密封條粘結應平坦結實。



5、室內光纜分纖箱應考慮掏纖施工便當，選用上下垂直缺口開孔或橢圓開孔，箱體的頂部與底部各應至少裝備4個進線孔，且光纜固定與維護裝置應能滿意至少4根一般光纜固定及引進用戶皮線光纜固定的需求。



6、光纖熔接盤片應選用敞開式，宜選用180mm×120mm×12mm(長×寬×高)的小尺度產品。



7、光纜引進時其曲折半徑應大于光纜直徑的15倍。



8、光纜光纖在箱內布放時，不管在何處轉彎，其曲率半徑應不小于30mm。關于曲折不敏感光纖，其曲折半徑可按光纖的要求履行。



9、引進皮線光纜固定后的最小曲折半徑不該小于10mm，在箱體內的預留長度不應小于0.5m。



10、光分路器應運用結實的物料固定在箱體內，光分路器的功能指標有必要契合中國聯通投標技術規范書的要求。



11、光纜分纖箱內光纖的終端、熔接、存儲，應在滿容量范圍內方便地成套裝備。
