光纜終端盒是通訊設備中常見的一種產品，也許只有業內人士才有所了解，對于光纜終端盒，它是光纖傳輸通訊網絡中終端配線的一種輔佐設備，能夠?qū)饫w的接頭起到維護效果，主要是用于光纜終端的穩固，以及余纖的收留維護。那么接下來一起了解下光纜終端盒內部構造及功能作用。如下：

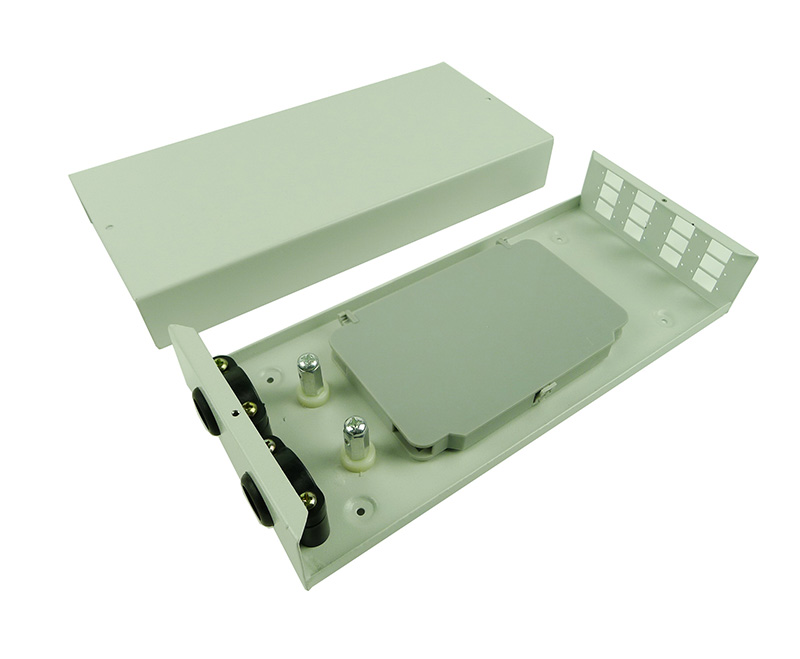

光纜終端盒結構：



光纜終端盒由外殼、內部構件、光纖接頭維護件這三部分構成。



1、外殼



外殼應能便利開啟，便于裝置；外殼應有用于將光纜金屬構件高壓防護接地的引出設備。



2、內部構件



內部構件應包含以下幾個部分:



a.支持架：內部構造的主體，用于內部構造的支撐；



b.集纖盤：用于有順序地存放光纖接頭(及其維護件)和余留光纖，可余留光纖的長度不小于1.6m，余留光纖盤放的曲率半徑應不小于37.5mm。并有為從頭接續供給容易辨認纖號的符號和便利操作的空間；



c.固定設備：用于光纜護套固定、光纜加強構件固定和配線尾纖固定。



3、光纖接頭維護件



光纖接頭的維護可采用熱收縮維護管、護夾等。



光纜終端盒功能：



1、具有光纜引入、配線尾纖引出并固定和維護光纜、配線尾纖及其間光纖功能不受損傷的功能。



2、具有使光纜終端不受環境影響的功能。



3、具有使光纜金屬構件與光纜終端盒殼體絕緣并能便利地引出接地的功能。



4、供給光纜終端的安放和余留光纖存儲的空間,并使裝置操作便利。



5、盒體能有滿足抗沖擊強度地固定,并具有不一樣運用場合的相應裝置功能。



6、必要時,應具有光纜不合接續功能，功能要求。



光纜終端盒作用：



接頭盒的效果即是將兩段光纜連接起來。終端盒是光纜的端頭接入的當?shù)?，然后?jīng)過光跳線接入光交換機。因而，終端盒通常是裝置在19英寸機架上的，能夠包容光纜端頭的數量比較多。接頭盒的效果即是將兩段光纜連接起來。終端盒即是將光纜跟尾纖連接起來起維護效果的。



以上就是對于光纜終端盒內部構造具體介紹及功能詳解，想必大家已有所了解，特別是有關人員一定要對它有所了解，日后方便使用。光纜終端盒作為信息傳輸?shù)妮d體，在現代化通訊的世界里起著非常重要的作用。
