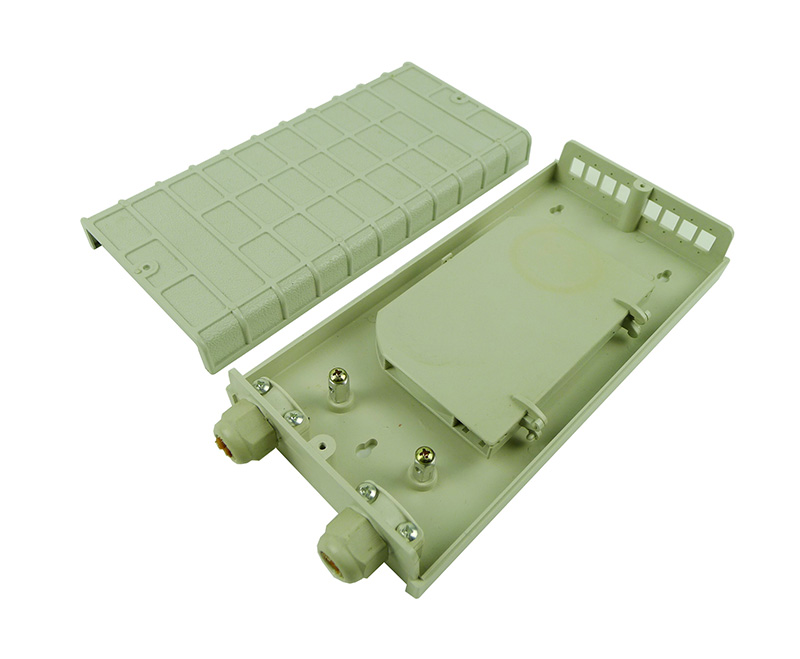

光纜終端盒是通訊行業中的輔助設備，適用于室內光纜的直接和分支接續，并對光纖接頭起維護效果。接下來一同看看光纜終端盒的技術規范與應用領域，技術規范先來看看工藝要求與機械性能要求。



應用領域：



光纜終端盒廣泛應用于市話、農話網絡體系、數據、圖象傳輸體系，CATV有線電視系列，用于室內光纜的直通力接和分支接續，起到尾纖盤儲和維護接頭的效果，選用冷軋鋼板靜電噴塑制成，規劃構造合理，美觀大方可將光纜加強芯固定在終端。



工藝要求：



1、門與面板加工應平坦，且無明顯的高低不平景象。



2、門在上鎖以后應緊固，無晃動及翹角景象。門的開閉應滾動靈敏，滾動部位不得與固定部位摩擦。



3、箱體焊接應結實，橫平豎直，著地牢穩，無前俯后仰，左右搖晃景象，焊縫光亮均勻，無漏焊、無焊穿、裂縫、咬邊、濺渣、氣孔等景象，焊渣藥皮應整理潔凈。



4、箱體內零部件邊際和開孔處應平坦?jié)櫥瑹o毛刺和裂口。



機械性能要求：



1、箱體在通過機械實驗和防風實驗后，不該呈現下列缺點：



a)呈現影響形狀、配合和功用變形或損壞，如鉸鏈、鎖具、插銷等功用損壞；



b)脫層、翹曲、拆穿、損壞和持久變形；



c)門開、關不靈敏，不牢靠；門、蓋板等活動部件滾動不靈敏、關（鎖）不住、卡死；



d)密封部位的脹大、開裂、掉落；



e)裝置件、緊固件的彎曲、松動、移位或損壞。



2、箱體外殼通常應選用金屬板材，選用冷軋鋼板，箱體構造緊密結實、箱體及內部金工件安裝結束后，構造件不歪曲，安裝具有一致性和互換性。在滿意功用的情況下，箱體尺度應不大于表1請求。在箱體顯露和操作部位的倒圓角半徑R不得小于2mm。緊固件連接應結實 、牢靠、無松動。



3、箱門選用單開門，應平坦結實，箱門敞開視點不小于120o。箱體為防盜構造，且啟閉靈敏牢靠，具有杰出的防破壞功用。



4、所有緊固件聯接應結實牢靠，緊固件外表處理應契合相應的要求。



5、光纜終端盒盒體與光纜之間應能接受不小于200N的筆直靜壓力。實驗后光纜終端盒盒體不該有持久變形及呈現異常景象。



6、光纜固定處應能接受500N的軸向拉力，并能接受改變視點±90度共3次循環改變。



7、箱體處于鎖閉狀況，其防護性能應到達GB4208-2008標準中IP5X級請求。



8、應選用契合GB/T7424和GB/T11819標準規則的光纜光纖。



9、標稱作業波長1310nm、1550nm。
