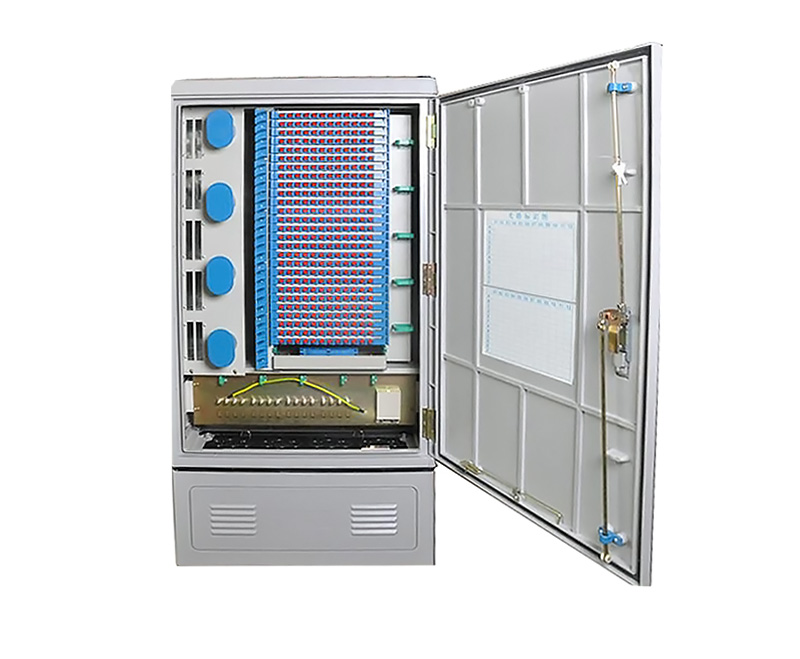

室外掛壁式/落地式/戶外/通信光纜交接箱：SMC復合材料光纜交接箱，不銹鋼光纜交接箱，無跳接光纜交接箱，實現光纖的直通、盤儲、和光纖的熔接、調度功能?？墒彝饴涞?、架空安裝兩種方式。



規格：72芯、96芯、72芯、144芯、288芯、576芯、720芯、1152芯等不同容量。



產品用途及特點：



1.用途：本設備為光纖接入網中主干光纜與配線光纜節點處的接口設備，可以實現光纖的熔接、終端、存儲以及調度等功能。



2.光纖的分配和調度均在正面進行，光纜、尾纖、跳纖的進出線各自獨立，互不干涉，操作十分方便。



3.采用抽屜式托盤結構，集熔接與終端為一塊托盤，托盤可單獨抽出施工，熔接與成端在同一層面操作，不需翻轉，施工極為方便。



4.適配器左向傾角安裝，保證了跳纖的曲率半徑，避免激光灼傷眼睛，使光纖連接頭的操作方便、安全，且適配器可拆卸，給維護帶來便利。



5.設備采用光纜分支器部件使光纜的固定、開剝、接地等操作更加便利可靠，當外纜引入時，光纜分支器部件可單獨拿出施工，操作便利。



6.引入光纜后，用附件中的密封止水膠將光纜孔堵死。此密封止水膠遇潮氣后會膨脹，使密封效果最佳。



7.箱體防護等級達到GB/T4208-1993標準中IP65級要求。



安裝說明，本設備根據實際需要可落地或架空安裝使用：



1.落地安裝：在預制的水泥基座上按說明書提供的安裝尺寸預留4個M12的地腳螺釘。安裝時先打開設備門，將設備內底部的兩邊插銷拔出，并打開設備底座面板，將設備放在水泥基座上，用螺母將底座內的底腳擰緊。安裝完畢，合上底座面板，插好插銷，鎖緊面板。



2.架空安裝：在架空站臺上按說明書提供的安裝尺寸預留4個Ф14的孔，再將設備用M12螺母螺栓固定牢固。



纖的布放及光纖熔接：



1.抽出終端熔接托盤，打開蓋板。向上推起上層的熔接盤，然后按順序?qū)⑽怖w活動連接頭成端在下層的終端盤上。



2.將尾纖按圖示在終端盤上盤繞固定好，（保證彎曲處的曲率半徑大于40MM).然后將其引入熔接盤，盤繞固定好后，用熔接盤固定凸臺將其固定在終端盤上。



3.將引入熔接盤的光纜纖芯留出一定余長后按圖示盤繞固定（保證彎曲處曲率半徑大于40MM)。



4.將光纜纖芯和尾纖根據熔接機的要求進行熔接，熔接點用熱縮套管熱縮保護后，置于溶解芯片上。所有纖芯熔接后，蓋上蓋板，推入熔接盤。
